Il cuore è Siemens S7-1200 G2, il volto HMI Unified

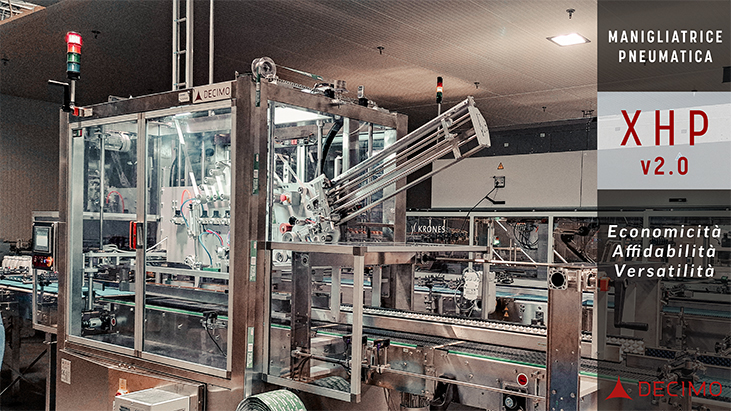

Una nuova generazione di manigliatrici compatte, robuste e aggiornate digitalmente, ideali per linee produttive da 40 a 60 pacchi al minuto. La XHP v2.0 nasce per coniugare la semplicità e l’economicità della pneumatica con le esigenze di affidabilità e performance dell’industria moderna.
In un settore dove ogni minuto di fermo macchina è un costo significativo, l’affidabilità diventa una necessità imprescindibile. È da questa esigenza che nasce la nuova XHP v2.0, una manigliatrice pneumatica progettata da Decimo Srl per garantire continuità produttiva, semplicità gestionale e massima sicurezza. Questa versione introduce importanti aggiornamenti tecnici che trasformano una macchina già apprezzata in una soluzione ancora più completa, orientata alla digitalizzazione e perfettamente integrabile nelle logiche di Industria 4.0.
Tecnologia all’avanguardia: nuovo PLC e nuova interfaccia

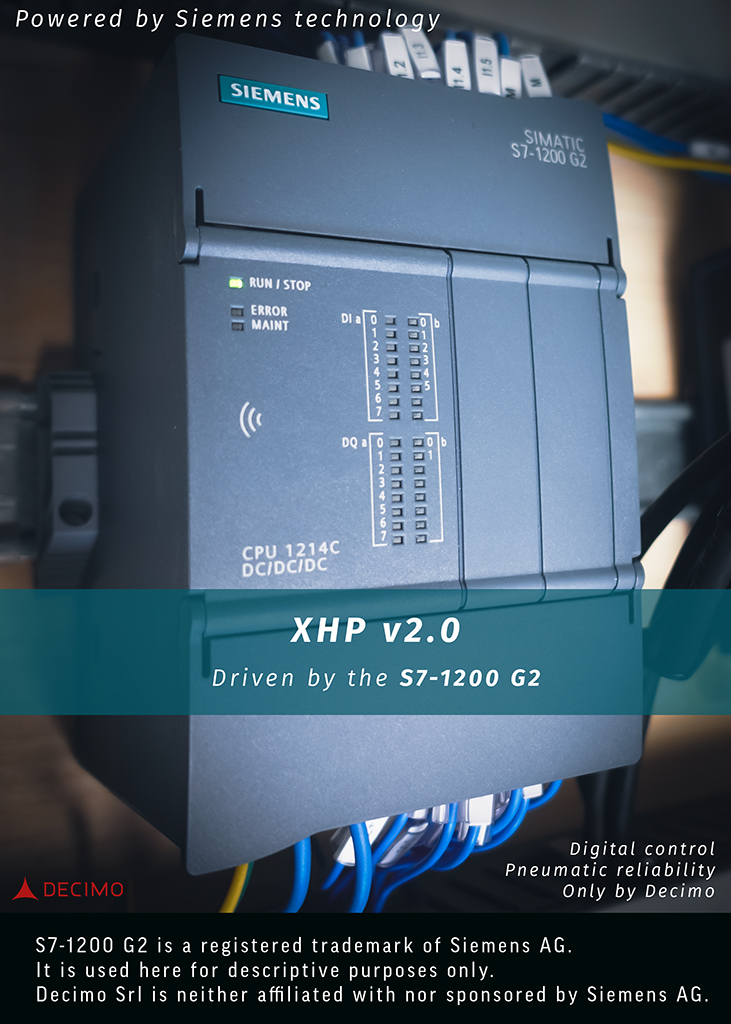

La principale novità tecnica della XHP v2.0 è l’adozione della nuova CPU Siemens S7-1200 G2, che sostituisce il precedente modello 1214, migliorando sensibilmente velocità di elaborazione, gestione dei segnali e connettività. Questa evoluzione rende la macchina più reattiva, precisa e predisposta per integrazioni avanzate con sistemi MES, supervisione e manutenzione predittiva.

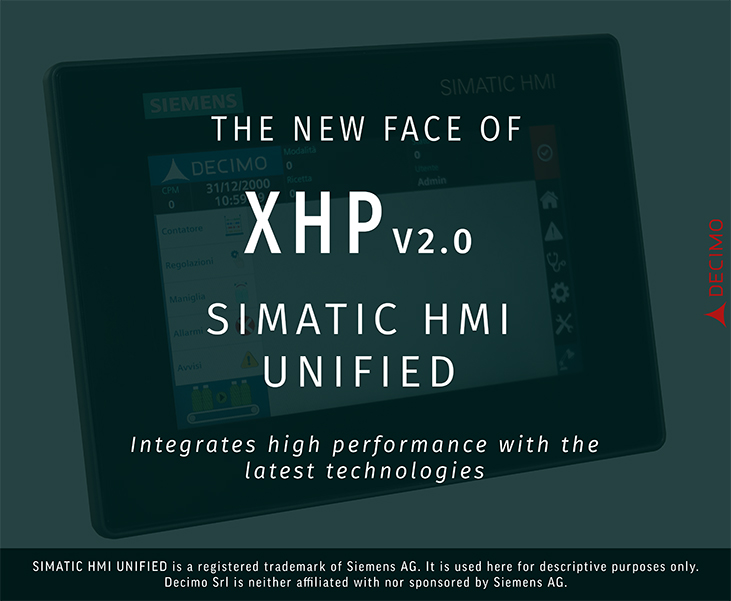

Anche l’interfaccia operatore è stata completamente rinnovata: il tradizionale KTP 700 lascia spazio alla nuova HMI Unified, un’interfaccia moderna, intuitiva e touch-screen, che migliora drasticamente l’esperienza utente, consentendo regolazioni rapide e diagnosi chiare direttamente a bordo macchina.
Nella versione doppia pista, la XHP v2.0 è equipaggiata con due display HMI Unified, uno per lato macchina. Questo design elimina i classici bracci orientabili e riduce il rischio di danni ai cavi, migliorando ergonomia e sicurezza. In caso di guasto di uno dei due pannelli, l’altro garantisce continuità operativa. L’interfaccia, ispirata ai software per smartphone, è disponibile nella versione standard da 7” e, su richiesta, da 10” o superiore.
Sicurezza garantita: sensori Keyence GS-11P5

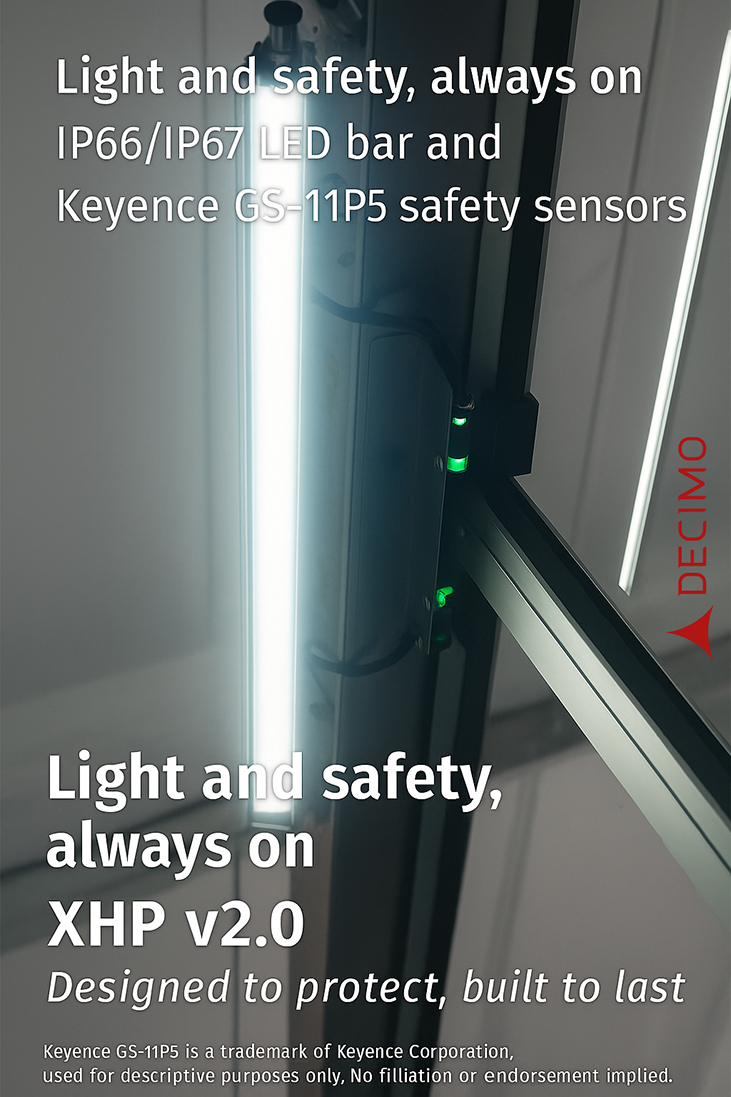

Un significativo upgrade riguarda la sicurezza funzionale: la XHP v2.0 è dotata degli innovativi interruttori di sicurezza senza contatto Keyence GS-11P5, che offrono protezione certificata PLe, SIL3, Categoria 4, Type4. Questi dispositivi, caratterizzati da robustezza e precisione, garantiscono:
- Rilevamento affidabile anche in presenza di disallineamenti o vibrazioni
- Indicatori LED ben visibili
- Cablaggio in cascata fino a 30 unità per massima flessibilità e semplicità di installazione
Ne deriva un sistema di sicurezza affidabile, modulare e facilmente integrabile, senza complicare la manutenzione.
Illuminazione intelligente e robusta
La nuova barra a LED da 600 mm, ultra-luminosa e resistente (IP66G e IP67G), assicura un’illuminazione ottimale e sicura per ambienti industriali difficili. Attivabile manualmente tramite HMI o automaticamente all’apertura delle porte, garantisce massima visibilità. Nella versione doppia pista, ogni lato è dotato di una propria barra LED.
Monitoraggio energetico avanzato: Siemens PAC3220

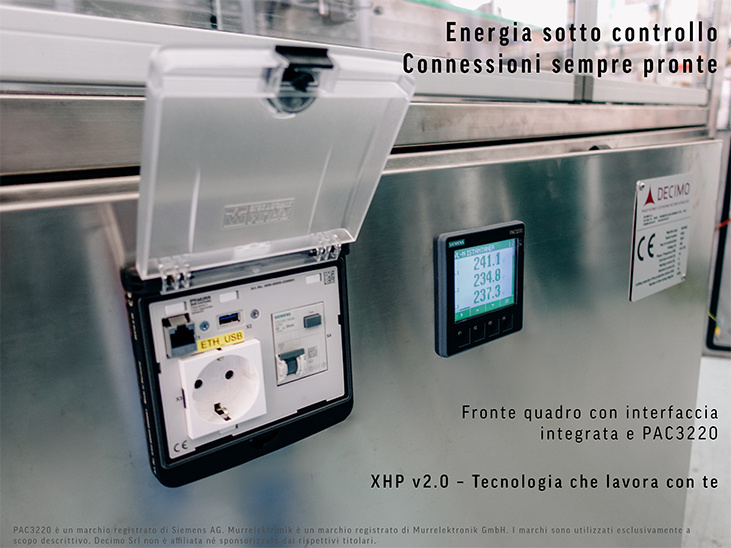

Per un controllo ottimale dei consumi elettrici, la XHP v2.0 integra il misuratore di energia Siemens PAC3220, installato direttamente sul fronte quadro. Questo dispositivo misura in tempo reale parametri come tensioni, correnti, potenza attiva e reattiva, registrando dati storici utili per analisi energetiche e manutenzione preventiva.
Dotato di web server integrato, porte Ethernet doppie e supporto per Modbus TCP/PROFINET, il PAC3220 facilita l’integrazione nei sistemi di supervisione Industria 4.0, consentendo impostazioni di soglie e allarmi per un monitoraggio costante della macchina.
Interfaccia frontale: connessione semplice e sicura
Sul fronte quadro, la XHP v2.0 ospita un’interfaccia integrata di connessione ispirata alle soluzioni Murrelektronik, che include:
- Presa Schuko 230 V per alimentazioni ausiliarie
- Porta Ethernet RJ45 per collegamenti diretti
- Porta USB per diagnostica e aggiornamenti software
- Interruttore automatico differenziale per garantire sicurezza operativa
Questo modulo rende accessibili segnali e alimentazione, semplificando manutenzione e interventi tecnici.
Pressostato digitale: maggiore precisione e integrazione
Nella XHP v2.0, il pressostato analogico è stato sostituito da un moderno modello digitale, che garantisce letture precise e immediate. Dotato di display locale e uscite programmabili, questo pressostato consente diagnosi tempestive e impostazioni di soglie visualizzabili direttamente sull’HMI Unified, riducendo l’usura meccanica e aumentando la durata operativa.
Optional per ogni esigenza
La XHP v2.0 può essere ulteriormente personalizzata con numerosi optional, tra cui:
- HMI in versione maggiorata (10” o superiore)
- Dispositivo per formazione ergonomica della maniglia (arco maniglia per l’inserimento della mano per la presa del pacco)
- Gruppo alimentazione maniglie esterno con opzione di giunzione automatica del nastro adesivo (cambio bobina automatico)
- Regolazioni semiautomatiche o automatiche dei formati, per cambi produzione rapidi ed efficienti
Una manigliatrice pronta per il futuro
La XHP v2.0 è l’evoluzione naturale della tecnologia pneumatica: semplice, affidabile e ora arricchita da funzionalità avanzate come il controllo digitale, sicurezza di alto livello, connettività e personalizzazioni. Una soluzione completa, pensata per integrarsi perfettamente nei contesti produttivi più dinamici e complessi.
Note legali sui marchi
Siemens, SIMATIC S7-1200 G2, HMI Unified, KTP 700, PAC3220, Modbus TCP, PROFINET sono marchi registrati di Siemens AG. L’utilizzo in questo articolo è esclusivamente descrittivo e non implica affiliazione con Siemens AG.
Keyence e GS-11P5 sono marchi registrati di Keyence Corporation. Anche in questo caso, l’uso è esclusivamente descrittivo e non implica affiliazione con Keyence Corporation.
Murrelektronik è un marchio registrato di Murrelektronik GmbH. L’utilizzo del marchio in questo articolo è puramente descrittivo e non suggerisce alcuna affiliazione.
Tutti gli altri marchi e nomi citati sono di proprietà dei rispettivi titolari. L’utilizzo effettuato in questo articolo ha finalità esclusivamente informative.
XHP v2.0 – The New Generation of Pneumatic Handle Applicators
Powered by Siemens S7-1200 G2, driven by HMI Unified
A new generation of compact, robust, and digitally upgraded handle applicators, ideal for packaging lines running from 40 to 60 packs per minute. XHP v2.0 is designed to combine the simplicity and cost-effectiveness of pneumatic systems with the reliability and performance demands of modern industry.
In a production environment where every minute of downtime equals cost, reliability is a non-negotiable need. This is where the new XHP v2.0, developed by Decimo Srl, comes into play—offering seamless operation, intuitive handling, and top-tier safety.
This updated version introduces significant technical advancements, transforming an already appreciated machine into a fully digital, Industry 4.0-ready solution.
Cutting-Edge Technology: New PLC and New HMI
The core upgrade of the XHP v2.0 is the adoption of the new Siemens S7-1200 G2 CPU, replacing the previous 1214 model. This delivers faster processing, improved signal handling, and enhanced connectivity. The result is a more responsive and accurate machine, ready for seamless integration with MES systems, SCADA environments, and predictive maintenance frameworks.
The operator interface has also been completely redesigned. The traditional KTP 700 has been replaced by the new HMI Unified, a modern and intuitive touchscreen panel that drastically improves user experience. Settings and diagnostics are now quicker, clearer, and more accessible—right at the machine.
In the dual-lane configuration, the XHP v2.0 features two HMI Unified displays, one per side. This eliminates bulky swing arms and reduces cable damage risks, improving ergonomics and safety. Should one display fail, the other ensures uninterrupted operation. The layout, inspired by smartphone interfaces, is available in the standard 7” version, with optional upgrades to 10” or larger.
Advanced Safety with Keyence GS-11P5 Sensors
A major upgrade in safety: the XHP v2.0 integrates the new Keyence GS-11P5 contactless safety switches, offering PLe, SIL3, Category 4, Type 4 certified protection.
These robust and precise devices ensure:
- Reliable detection even under misalignment or vibration
- Bright, visible LED indicators
- Daisy-chaining up to 30 units for easy installation and modularity
The result is a safety system that is reliable, scalable, and easy to maintain.
Intelligent and Durable Lighting
The new 600 mm LED light bar is ultra-bright and rugged (rated IP66G/IP67G), designed for optimal visibility in demanding industrial environments. It can be manually activated via the HMI or triggered automatically when doors are opened.
In the dual-lane version, each side has its own dedicated LED bar.
Energy Monitoring with Siemens PAC3220.

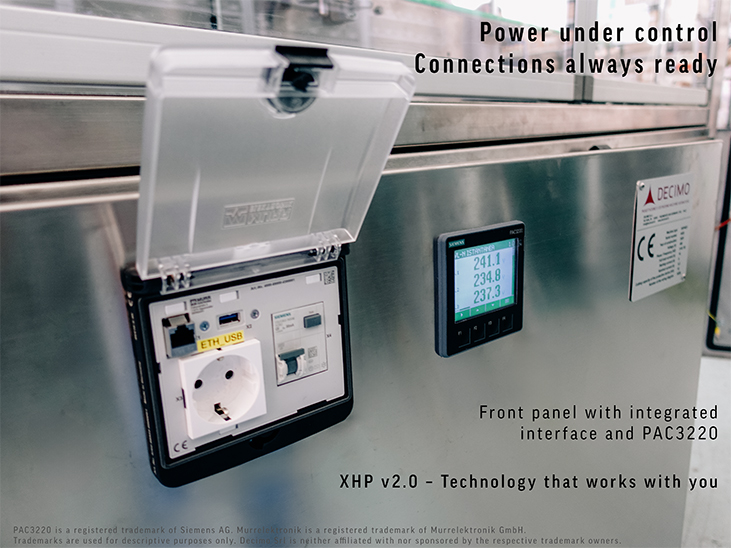

To optimize power consumption, the XHP v2.0 integrates the Siemens PAC3220 energy meter, mounted directly on the electrical panel’s front side. It measures real-time parameters such as voltage, current, active and reactive power, and logs historical data for energy analysis and preventive maintenance.
Equipped with an integrated web server, dual Ethernet ports, and Modbus TCP/PROFINET compatibility, the PAC3220 is easy to integrate into Industry 4.0 monitoring systems, supporting alarms and threshold settings for real-time tracking.
Accessible Front Panel Interface
On the front of the electrical panel, the XHP v2.0 includes a fully integrated connection interface, inspired by Murrelektronik solutions, featuring:
- 230 V Schuko outlet for auxiliary power
- Ethernet RJ45 port for direct connection
- USB port for diagnostics and software updates
- Differential circuit breaker for safety
This module makes signal and power access simple, fast, and secure—ideal for maintenance and service operations.
Digital Pressure Monitoring
The analog pressure switch has been replaced with a modern digital pressure sensor, offering more precise and immediate readings. Equipped with a local display and programmable outputs, it allows for real-time threshold adjustments directly from the HMI, reducing mechanical wear and increasing operational lifespan.
Optional Features for Full Customization
The XHP v2.0 can be further customized with a wide range of options, including:
- HMI in larger sizes (10” or more)
- Ergonomic handle-loop forming system
- External handle feeding system with automatic tape splicing device (automatic roll change)
- Semi-automatic or fully automatic format adjustment for quick production changeovers
Ready for the Future
XHP v2.0 represents the natural evolution of pneumatic technology: simple and reliable, now enhanced with advanced control, top-level safety, smart connectivity, and full customization.
A complete solution, built for the most demanding and dynamic production environments.
Trademark Notice
Siemens, SIMATIC S7-1200 G2, HMI Unified, KTP 700, PAC3220, Modbus TCP, PROFINET are registered trademarks of Siemens AG. Their usage in this article is purely descriptive and does not imply any affiliation with Siemens AG.
Keyence and GS-11P5 are registered trademarks of Keyence Corporation. Their usage is descriptive and does not imply affiliation with Keyence Corporation.
Murrelektronik is a registered trademark of Murrelektronik GmbH. It is used here for descriptive purposes only and does not suggest any affiliation.
All other trademarks and brand names are the property of their respective owners. Their usage in this article is strictly for informational purposes.
